100Mbps NTB0101GS1Z 1Bit double alimentation émetteur-récepteur de traduction X2SON6

100Mbps NTB0101GS1Z 1Bit double alimentation émetteur-récepteur de traduction X2SON6

Description du produit de NTB0101GS1Z

NTB0101GS1Z est un émetteur-récepteur de traduction à double alimentation 1 bit avec détection automatique de la direction, qui permet une traduction bidirectionnelle du niveau de tension.
Le NTB0101GS1Z comprend deux ports d'entrée-sortie 1 bit (A et B), une entrée d'activation de sortie (OE) et deux broches d'alimentation (VCC(A) et VCC(B)).VCC(A) peut être alimenté à n'importe quelle tension entre 1,2 V et 3,6 V et VCC(B) peut être alimenté à n'importe quelle tension entre 1,65 V et 5,5 V, ce qui rend le NTB0101GS1Z adapté à la traduction entre n'importe lequel des nœuds basse tension (1,2 V , 1,5 V, 1,8 V, 2,5 V, 3,3 V et 5,0 V).
NTB0101GS1Z est entièrement spécifié pour les applications de mise hors tension partielle utilisant IOFF.Le circuit IOFF désactive la sortie, empêchant le courant de retour dommageable à travers l'appareil lorsqu'il est éteint.

Spécification de NTB0101GS1Z

Caractéristiques de NTB0101GS1Z

• Large plage de tension d'alimentation :
• VCC(A) : 1,2 V à 3,6 V et VCC(B) : 1,65 V à 5,5 V
• Le circuit IOFF fournit un fonctionnement partiel en mode hors tension
• Les entrées acceptent des tensions jusqu'à 5,5 V
• Protection ESD :
• HBM JESD22-A114E Classe 2 dépasse 2500 V pour le port A
• HBM JESD22-A114E Classe 3B dépasse 15000 V pour le port B
• MM JESD22-A115-A dépasse 200 V
• CDM JESD22-C101E dépasse 1500 V
• La performance de verrouillage dépasse 100 mA selon JESD 78B Classe II
• Plusieurs options de forfait
• Spécifié de -40°C à +85°C et de -40°C à +125°C

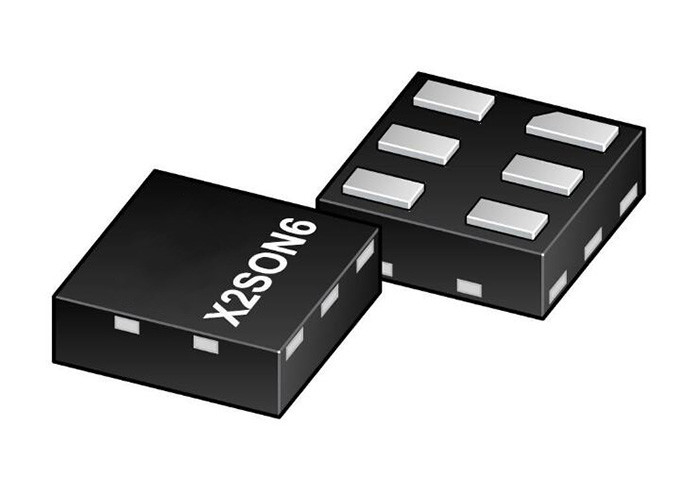

Photo du produit de NTB0101GS1Z

Schéma fonctionnel de NTB0101GS1Z
