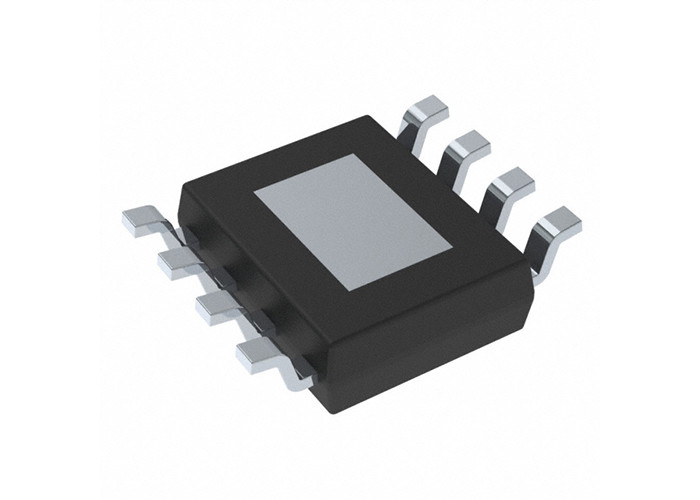

Puce de circuit intégré UCC27200QDDARQ1 Circuit d'attaque de porte en demi-pont IC non inverseur

Puce de circuit intégré UCC27200QDDARQ1 Circuit d'attaque de porte en demi-pont IC non inverseur

Description du produit UCC27200QDDARQ1

L'UCC27200QDDARQ1 est un pilote MOSFET à canal N haute fréquence comprenant une diode d'amorçage de 120 V et des pilotes côté haut et côté bas avec des entrées indépendantes pour une flexibilité de contrôle maximale. Cela permet un contrôle MOSFET à canal N en demi-pont, pont complet, deux- interrupteur vers l'avant et convertisseurs vers l'avant activeclamp.Les pilotes de porte côté bas et côté haut sont contrôlés indépendamment et adaptés à 1 ns entre l'activation et la désactivation l'un de l'autre.

Spécification deUCC27200QDDARQ1

Caractéristiques de UCC27200QDDARQ1

• Qualifié pour les applications automobiles
• AEC-Q100 qualifié avec les résultats suivants :
• Niveau de température de l'appareil 1 :
• Plage de température ambiante de fonctionnement de 40 °C à 125 °C
• Appareil HBM Classification ESD niveau 2
• Dispositif CDM ESD Classification Niveau C5
• Pilote deux MOSFET à canal N en configuration côté haut et côté bas
• Tension de démarrage maximale : 120 V
• Tension VDD maximale : 20 V
• Diode d'amorçage VF 0,65 V sur puce, RD 0,6 Ω
• Plus de 1 MHz de fonctionnement
• Délais de propagation de 20 ns
• 3-A Sink, 3-A Source Courants de sortie
• Temps de montée de 8 ns et temps de descente de 7 ns avec une charge de 1 000 pF
• Correspondance de délai 1-ns
• Spécifié de –40°C à 140°C (JunctionTemperature)

Demandes deUCC27200QDDARQ1

• Alimentations pour les marchés des télécommunications, des communications de données et des commerçants
• Applications en demi-pont et convertisseurs en pont complet
• Architecture de bus isolée
• Convertisseurs directs à deux commutateurs
• Convertisseurs directs à pince active
• Convertisseurs abaisseurs synchrones haute tension
• Amplificateurs audio de classe D

Schéma d'application simplifié de l'UCC27200QDDARQ1
