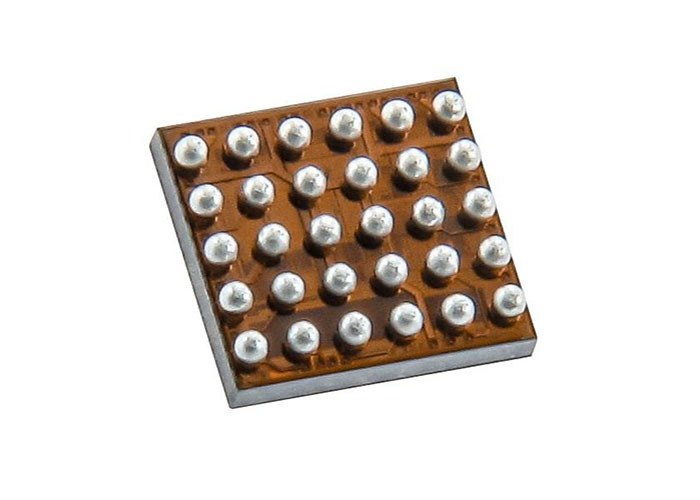

Usage universel de gestion de puissance de la puce 30WLP PMIC de circuit intégré de MAX77654BENV+T

Gestion d'usage universel 30-WLP de puissance de Chip MAX 77654BENV+T PMIC de circuit intégré

Description générale

Le MAX77654BENV+T fournit les solutions haut-intégrées de chargement de batterie et d'alimentation d'énergie pour des applications de basse puissance où la taille et l'efficacité sont critiques. IC comporte un régulateur de mâle-poussée de SIMO qui fournit trois indépendamment rails programmables de puissance d'un inducteur simple pour réduire au minimum la taille totale de solution. Deux 100mA LDOs fournissent le rejet d'ondulation pour l'audio et d'autres applications sensibles au bruit. Le LDOs peut également être configuré comme commutateurs de charge contrôler la puissance en déconnectant les blocs externes une fois non requis. Un chargeur linéaire haut-configurable soutient un large éventail de capacités de batterie de Li+ et inclut le contrôle de température de batterie pour la sécurité supplémentaire (JEITA).

Ce dispositif inclut trois GPIOs et un multiplexeur analogue qui commute plusieurs la tension interne et les signaux actuels à un noeud externe pour surveiller avec un CDA externe. Un interface série bidirectionnel d'I2C tient compte de configurer et de vérifier le statut des dispositifs. Un contrôleur "Marche/Arrêt" interne fournit une séquence de lancement commandée pour les régulateurs et fournit la fonctionnalité de surveillance tandis qu'ils sont allumés. Des options programmables d'usine nombreuse permettent au dispositif d'être conçu en fonction pour beaucoup d'applications, permettant un délai d'arrivée au marché plus rapide.

Avantages et caractéristiques

sortie 3x, régulateur à sorties multiples de Mâle-poussée de Simple-inducteur (SIMO)
Les appuis ont au loin produit la chaîne de tension de 0.8V à 5.5V pour tous les canaux de SIMO
2x 100mA LDO/LSW
Chargeur futé de Selector™ Li+/Li-Poly de puissance
ressources de 3x GPIO
MUX analogue a produit pour la surveillance de puissance
Mode de bateau-usine (< 200nA="" IQ=""> courant d'arrêt 0.3μA
courant de l'opération 6μA (3 canaux de SIMO + 2LDOs)
Chargeur optimisé pour la petite taille de batterie
Courant programmable de Rapide-charge de 7.5mA à 300mA
Tension réglementaire de batterie programmable de 3.6V à 4.6V
Courant programmable d'arrêt de 0.375mA à 45mA
Les moniteurs de la température de batterie de JEITA ajustent le courant de charge et la tension réglementaire de batterie au remplissage sûr
Flexible et configurable
Interface d'I2C-Compatible et GPIO

Applications

Écouteurs de Bluetooth, Hearables
Haut-parleurs sans fil
Forme physique, santé, et moniteurs d'activité
Wearables
Moniteurs de protection et sécurité
Noeuds de capteur
Dispositifs portatifs du consommateur
Internet des choses (IoT)

Schéma fonctionnel simplifié
