FET Buck Switching Regulator IC Rohs positif de puce de circuit intégré de TPS56C230RJER

TPS56C230RJER Buck Régulateur à découpage IC Positif Réglable 0,6V 1 Sortie 12A 20-VFQFN

La description

Le TPS56C230RJER est un convertisseur abaisseur synchrone à haut rendement avec FET intégrés.Les concepteurs de systèmes peuvent utiliser l'appareil dans une grande variété d'applications car il consomme un faible courant de veille et nécessite peu de composants externes.
Le TPS56C230RJER utilise le contrôle D-CAP3 qui fournit une réponse transitoire rapide et une excellente régulation de ligne et de charge avec compensation interne.Il dispose également d'un circuit propriétaire qui permet à l'appareil de prendre en charge des condensateurs de sortie à faible résistance série équivalente (ESR) tels que des condensateurs polymères spéciaux et des condensateurs céramiques à ESR ultra-faible.

Fonctionnalités

• Plage de tension d'entrée : 4,5 V à 18 V

• Plage de tension de sortie : 0,6 V à 5,5 V

• Prend en charge le courant de sortie continu de 12 A

• Contrôle de l'architecture D-CAP3™ pour une réponse transitoire rapide

• Précision de la tension de retour ±1 % (25 °C)

• FET intégrés de 17 mΩ et 5,9 mΩ

• Mode Eco-mode™ sélectionnable et mode conducteur continu forcé (FCCM) par broche MODE

• Fréquence de découpage de 500 kHz

• Temps de démarrage progressif réglable avec 1,2 ms par défaut

• Indicateur de puissance intégré

• Fonction de décharge de sortie intégrée

• Protection cycle par cycle contre les surintensités

• Protections non verrouillées contre les surtensions, les sous-tensions, les surchauffes et les sous-tensions

• -40°C à 125°C Température de jonction de fonctionnement

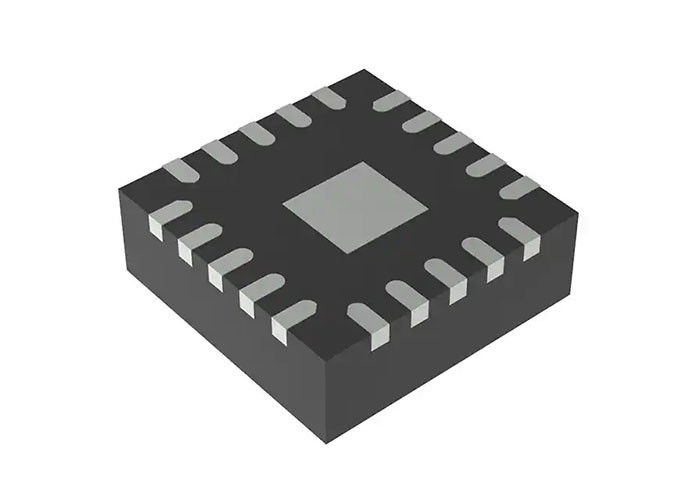

• VQFN HotRod™ 20 broches 3,0 mm × 3,0 mm

Applications

• DTV et décodeur
• PC et PC industriel
• Réseau filaire
• Systèmes d'alimentation distribués

Schéma simplifié

Configuration et fonctions des broches
