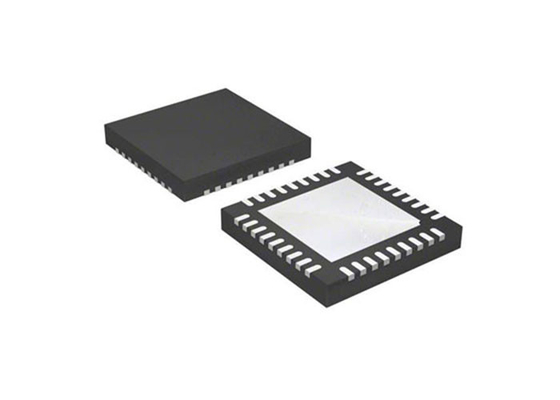

Étapes futées de puissance du circuit intégré 90A ISL99390FRZ 90A de gestion de puissance de SPS Pmic

Les circuits intégrés de gestion de l'alimentation ISL99390FRZ 90A Module de génération 2 de l'étape intelligente de l'alimentation (SPS)

Définition

L'ISL99390FRZ est une série de 90A Smart Power Stages (SPS) qui sont compatibles avec les contrôleurs ISL68/69xxx Digital Multiphase (DMP) de Renesas et les doublateurs de phase ((ISL6617A), respectivement.L'ISL99390FRZ offre la meilleure précision de détection de courant en ligne de sa catégorieLorsqu'il est combiné avec un contrôleur Renesas Digital PWM,Ces dispositifs permettent une gestion de la puissance au niveau du système de précision et la meilleure réponse transitoire de sa catégorie pour les régulateurs basés sur la ligne de charge.Ces appareils simplifient la conception en éliminant les réseaux de détection DCR typiques et les composants de compensation thermique associés.

Caractéristiques

• Plage d'entrée VIN: de +3,0V à +16V
• Prend en charge le courant continu de 90 A
• 3.3V d'entrée PWM tri-état compatible
• Entrée PWM tri-état compatible 5V
• ± 3% de précision du signal continu pour le moniteur de courant
• Moniteur de température de 8 mV/°C, TOUT
• Protection complète contre les défauts pour une fiabilité élevée du système
• Protection contre les courts-courants et les surcourants du côté supérieur du FET
• Protéger contre le surcourant inverse intelligent (SROCP)
• Protection contre les surchauffeurs
• Le verrouillage sous tension VCC (UVLO)
• Activer les entrées et les sorties de signalement de défauts
• Fonctionnement en mode faible consommation
• jusqu'à 1,25 MHz de fréquence de commutation
• Conformité RoHS, emballage 5x6 QFN

Applications

• Accélérateurs (GPU, ASIC, intelligence artificielle)
• VR à noyau, graphique et mémoire pour microprocesseurs
• VR haute densité pour serveur, réseautage et cloud computing
• Convertisseurs et consoles de jeux vidéo à courant continu

Diagramme de bloc
