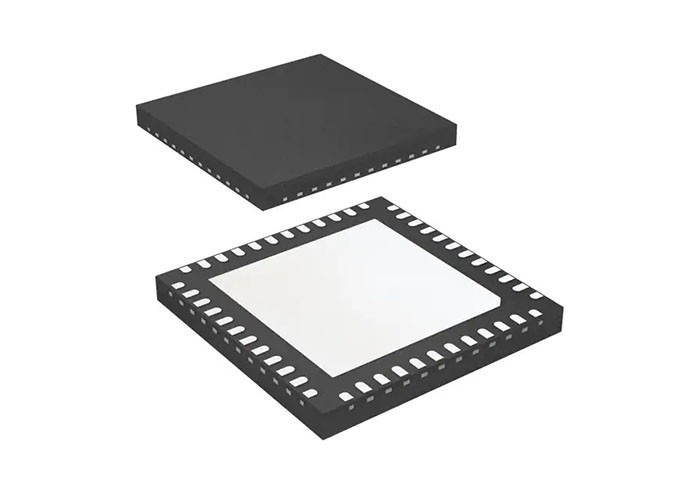

Extenseur 48-QFNS de gestion de matériel d'IC L-ASC10-1SG48I de gestion de puissance

IC de gestion de l'alimentation électrique L-ASC10-1SG48I Hardware Management Expander 48-QFNS

Description du produit

L-ASC10-1SG48I ((Analog Sense and Control - 10 rail) est un expansor de gestion matérielle (gestion de l'alimentation, de la chaleur et du plan de contrôle) conçu pour être utilisé avec Platform Manager 2, MachXO2, MachXO3,ou ECP5 FPGA pour mettre en œuvre la fonction Hardware Management Control dans une carte de circuit impriméLe L-ASC10-1SG48I (appelé ASC) permet une mise à l'échelle transparente des canaux de surveillance de la tension et du courant de l'alimentation, de la surveillance de la température, de la séquence et du contrôle des marges.L'ASC comprend des interfaces dédiées pour supporter l'échange de l'état du signal du moniteur et des signaux de contrôle de sortie avec ces contrôleurs de gestion de matériel centralisésJusqu'à huit appareils ASC peuvent être utilisés pour mettre en œuvre un système de gestion matérielle.

Caractéristiques

Surveillance et mesure de la tension des dix rails

• La précision de détection des défauts UV/OV est de 0,2% Typ.
• Vitesse de détection des défauts < 100 μs
• Détection haute tension, à extrémité unique et différentielle

Surveillance et mesure de courant à large portée sur deux canaux

• Courant latéral élevé Mesure jusqu'à 12 V
• Détection de défaut OC/UC programmable
• Détecte les défauts de courant en < 1 μs

Trois canaux de surveillance et de mesure de la température

• seuil de défaillance de l'OT/UT programmable
• Deux canaux de surveillance de la température à l'aide de diodes externes
• Un moniteur de température sur la puce

Quatre moteurs de MOSFET haut de gamme

• Pompes de charge programmables

Quatre canaux de découpage et de marge de précision

• Opération en boucle fermée
• Étalonnage de tension et support VID

Neuf entrées / sorties à usage général

• Int/S tolérant 5 V

Enregistrement des failles non volatiles
Programmable dans le système par I2C

• Configuration non volatile
• Soutien à la programmation de base

Assistance au niveau du système

• 3.3 V fonctionnement, large plage d'alimentation d'entrée de 2,8 V à 3,6 V
• Plage de température industrielle
• Numéro QFN à 48 broches
• Conforme à la réglementation RoHS et sans halogène

Diagramme de blocage ASC

Applications

• Télécommunications et réseaux
• Industrie, essais et mesures
• Systèmes médicaux
• Serveurs et systèmes de stockage
• Systèmes de haute fiabilité

Diagramme d'application
