puce rf de 5GHz WIFI 6 SI module d'entrée de RFID WLAN8101CMP WLAN8101C Wi-Fi 6

Le module de front-end Wi-Fi 6 de 5 GHz est équipé d'un module de front-end WLAN8101CMP

Description du produit

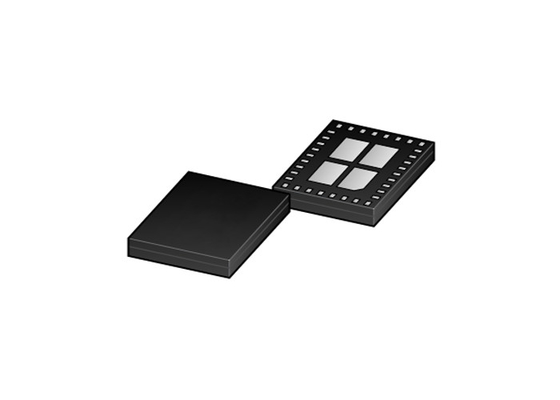

Le WLAN8101C est un RFFE 5 GHz 2 x 2 MIMO pour les applications Wi-Fi 6 dans un paquet de 3 mm x 4 mm.
Le WLAN8101C comprend deux circuits intégrés monolithiques à l'avant. Chaque circuit intégré a un amplificateur de puissance intégré, un amplificateur à faible bruit avec fonction de contournement et un commutateur à double pouls (SPDT).
Le WLAN8101C comprend également des filtres de coexistence pour les canaux d'émission et de réception.
L'appareil est assorti à 50 Ω et intègre un filtrage harmonique et hors bande qui minimise la zone de mise en page dans l'application.

Caractéristiques et avantages

• Module RFFE 2 x 2 MIMO de petite taille pour les applications WiFi 6
• Amplificateurs de puissance intégrés avec plusieurs modes de fonctionnement pour l'efficacité énergétique dynamique et le contrôle de la linéarité
• Bandes haut débit pleines de 5,150 GHz à 5,925 GHz
• 3 modes de fonctionnement TX permettant une flexibilité pour l'adaptation de l'efficacité énergétique
• Amplificateurs à faible bruit intégrés prenant en charge les modes de gain élevé et de contournement
• Commutateurs SPDT intégrés pour une seule antenne RX et TX
• Couplings directionnels intégrés pour un contrôle précis de la puissance de transmission
• Ne nécessite pas de composants de correspondance externes, ports d'entrée/sortie CC libres
• Condensateurs de découplage RF intégrés pour tous les VCC et les broches de commande
• Emballage à profil bas, de petite taille de 3 mm x 4 mm
• Protection ESD intégrée sur toutes les broches
• Modèle du corps humain (HBM) selon la norme ANSI/ESDA/JEDEC JS-001 dépasse 2 kV
• Modèle de dispositif chargé (CDM) selon la norme ANSI/ESDA/JEDEC JS-002 dépasse 500 V

Applications

• Prise en charge du Wi-Fi 6
• Téléphones intelligents, tablettes, netbooks et autres appareils informatiques portables
• Applications de modules pour les systèmes embarqués

Diagramme fonctionnel
