Chargeur rapide 1cell 3A du circuit intégré BQ25606RGER seul du support avec la tension d'entrée élevée

Circuit intégré BQ25606RGER Chargeur rapide à haute tension d'entrée

Description du produit

Le BQ25606 est un dispositif hautement intégré de gestion de la charge de la batterie en mode commutateur 3.0-A autonome et de gestion du chemin d'alimentation du système pour les batteries Li-ion et Li-polymère à cellule unique.La solution est fortement intégrée à un FET à blocage inverse d'entrée (RBFET), Q1), FET de commutation du côté supérieur (HSFET, Q2), FET de commutation du côté inférieur (LSFET, Q3) et FET de batterie (BATFET, Q4) entre le système et la batterie.Le chemin de puissance à faible impédance optimise l'efficacité du fonctionnement en mode commutateur, réduit le temps de charge de la batterie et prolonge sa durée de vie pendant la phase de décharge.

Le BQ25606 dispose d'une charge rapide avec un support de haute tension d'entrée pour une large gamme de chargeurs autonomes et d'appareils portables.Sa régulation de la tension d'entrée et du courant fournit une puissance de charge maximale à la batterieIl intègre également une diode bootstrap pour l'entraînement de la porte du côté supérieur pour une conception simplifiée du système.

L'appareil prend en charge un large éventail de sources d'entrée, y compris le port hôte USB standard, le port de charge USB et l'adaptateur haute tension compatible USB.L'appareil définit la limite de courant d'entrée par défaut en fonction de l'interface USB intégrée. L'appareil est compatible avec les spécifications de puissance USB 2.0 et USB 3.0 avec régulation du courant d'entrée et de la tension.la limite de courant d'entrée du dispositif est déterminée par la valeur de la résistance de réglage des broches ILIML'appareil répond également aux spécifications de puissance de fonctionnement USB On-the-Go (OTG) en fournissant 5,15 V sur VBUS avec une limite de courant constant allant jusqu'à 1,2 A.

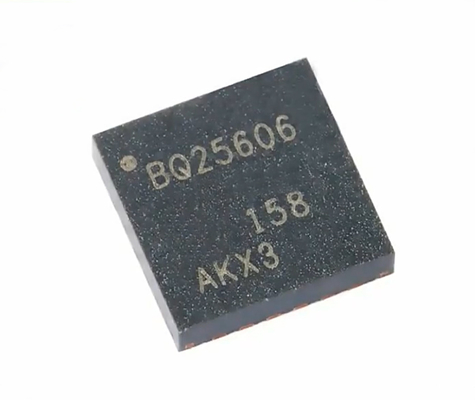

Photo du produit


Caractéristiques

• Chargeur de charge à commutateur en mode synchrone à haute efficacité de 1,5 MHz
  • Efficacité de charge de 92% à 2 A à partir d'une entrée de 5 V
  • Optimisé pour l'entrée de tension USB (5 V)
• Prend en charge USB en déplacement (OTG)
  • Convertisseur d'impulsion avec sortie allant jusqu'à 1,2 A
  • 92% d'efficacité de boost à sortie 1-A
  • Limites de courant constant précis (CC)
  • Démarrage en douceur jusqu'à une charge capacitive de 500 μF
  • Protection contre le court-circuit de sortie
• Entrée unique pour supporter les entrées USB et les adaptateurs haute tension
  • Prise en charge de la tension d'entrée de 3,9 V à 13,5 V avec une tension d'entrée maximale absolue de 22 V
  • Traçage de la puissance maximale par limite de tension d'entrée jusqu'à 4,6 V (VINDPM)
  • Le seuil VINDPM suit automatiquement la tension de la batterie
  • Détection automatique des adaptateurs USB SDP, DCP et non standard

Applications
• EPOS, haut-parleurs portables
• accessoire pour téléphone portable
• Équipement médical
