Puce de circuit intégré BQ24725ARGRR Chargeurs de batterie VQFN-20

La charge de la batterie est réglée par une puce de circuit intégré BQ24725ARGRR

Description du produit
Le BQ24725A est un chargeur de batterie synchrone à haut rendement, offrant un faible nombre de composants pour les applications de charge de batterie multi-chimique à espace restreint.

Le BQ24725A utilise deux pompes de charge pour entraîner séparément les MOSFET n-canal (ACFET, RBFET et BATFET) pour la sélection automatique de la source d'alimentation du système.

Les DAC à courant d'entrée, courant de charge et tension de charge contrôlés par SMBus permettent des précisions de régulation très élevées qui peuvent être facilement programmées par le microcontrôleur de gestion de l'alimentation du système.

Le BQ24725A utilise un registre de courant d'entrée interne ou une broche ILIM externe pour réduire la modulation PWM afin de réduire le courant de charge.
Le BQ24725A charge une, deux, trois ou quatre cellules Li+.



Caractéristiques

• Convertisseur de buck synchrone NMOS-NMOS contrôlé par SMBus Host avec fréquences de commutation programmables de 615 kHz, 750 kHz et 885 kHz
• Sélection automatique par MOSFET N-canal de la source d'alimentation du système à partir d'un adaptateur ou d'une batterie alimentée par des pompes de charge internes
• Caractéristiques de sécurité améliorées pour la protection contre la surtension, la protection contre le courant, la batterie, l'inducteur et la protection contre le court-circuit MOSFET
• Courant d'entrée programmable, tension de charge, limites de courant de charge
• ± 0,5% Précision de la tension de charge jusqu'à 19,2 V
• ± 3% Précision du courant de charge jusqu'à 8,128 A
• ± 3% Précision du courant d'entrée jusqu'à 8,064 A
• ± 2% 20x précision de sortie du courant d'adaptateur ou de l'amplificateur de courant de charge
• seuil d'épuisement de la batterie programmable et fonction LEARN de la batterie
• Détection et indicateur de l'adaptateur programmable
• Démarrage en douceur intégré
• Compensation de la boucle intégrée
• Contrôle du système en temps réel sur la broche ILIM pour limiter le courant de charge
• Plage de fonctionnement de l'adaptateur CA 4,5 V à 24 V
• 5 μA Courant de décharge de la batterie hors état
• 0.65mA (0,8mA maximum) courant de repos en veille de l'adaptateur
• 20 broches 3,5 x 3,5 mm2Résultats de l'évaluation

Configuration du code PIN

Applications

• Les ordinateurs portables portables, les ordinateurs portables UMPC, les ordinateurs portables ultra-minces et les ordinateurs portables
• Terminal de poche
• Équipement industriel et médical
• Équipement portable

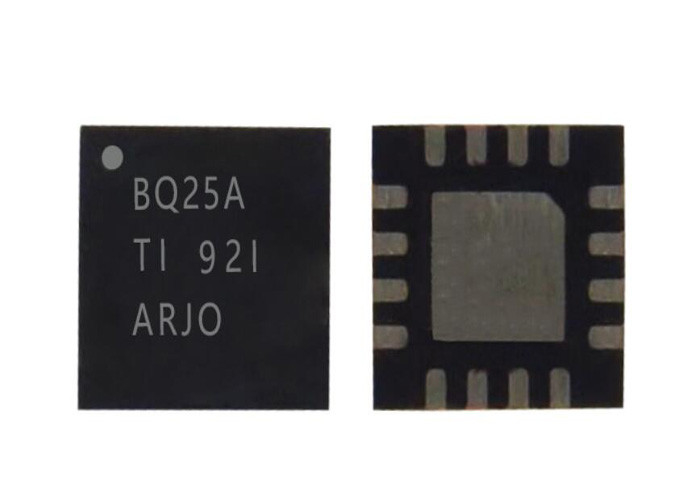

Photo du produit
