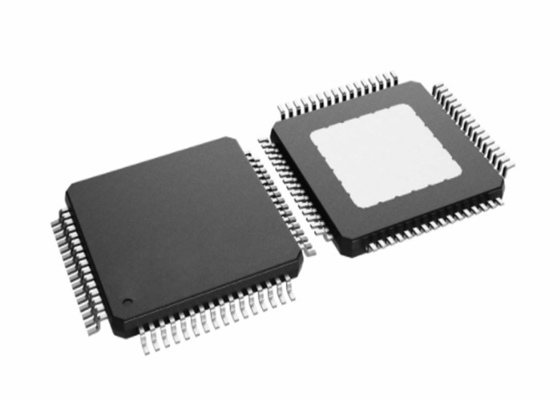

Contrôleur multi IC 64-HTQFP de fonction de batterie de l'ion BQ79616PAPRQ1 BQ79616 de lithium

Contrôleur multifonctionnel IC Lithium Ion 64-HTQFP de batterie de BQ79616PAPRQ1 BQ79616

Description de produit

BQ79616-Q1 fournissent les mesures de grande précision de tension de cellules dans moins de 200 µs pour des modules de batterie 12S, 14S et 16S dans les systèmes de gestion à haute tension de batterie dans HEV/EV. La famille des moniteurs offre différentes options de canal dans le même type de paquet, fournissant la compatibilité de goupille-à-goupille et soutenant la réutilisation élevée du logiciel et du matériel établis à travers n'importe quelle plate-forme. Les filtres d'entrée intégrés permettent au système de mettre en application avec l'estimation de tension simple et basse, filtres différentiels de RC sur les canaux d'entrée de cellules. Intégrée, courrier-CDA, les filtres passe-bas permettent filtré, comme un C.C, des mesures de tension pour un meilleur état de calcul de la charge (SOC). Ce dispositif soutient la cellule interne autonome équilibrant avec le contrôle de température à l'automatique-pause et reprend équilibrer pour éviter un état de surchauffe.

L'inclusion de l'isoler, bidirectionnelle, ports de guirlande soutient l'isolement de condensateur et basé sur transformateur, permettant l'utilisation des composants les plus efficaces pour des architectures centralisée ou de distribution généralement trouvées dans le système de powertrain de xEV. Ce dispositif inclut également huit GPIOs ou entrées auxiliaires qui peuvent être employés pour des mesures externes de thermistance.

La communication de centre serveur à la famille BQ7961x-Q1 des dispositifs peut être reliée par l'intermédiaire de l'interface consacrée d'UART du dispositif ou par un dispositif de pont de communication, BQ79600. En plus, une interface de communication d'isolement et différentielle de guirlande permet à l'hôte de communiquer avec la pile entière de batterie au-dessus d'une interface simple. en cas d'une ligne de communication coupure, l'interface de communication de guirlande est configurable à une architecture d'anneau qui permet à l'hôte de parler aux dispositifs à l'un ou l'autre d'extrémité de la pile.

Caractéristiques pour le BQ79616-Q1

• Qualifié pour des applications des véhicules à moteur
• AEC-Q100 a qualifié avec les résultats suivants :
• Catégorie 1 de la température de dispositif : – 40°C à la gamme de température de fonctionnement ambiante de +125°C
• Niveau 2 de classification de HBM ESD de dispositif
• Niveau C4B de classification du dispositif CDM ESD
• Sécurité-conforme fonctionnel
• Développé pour des applications fonctionnelles de sécurité
• Documentation pour faciliter la conception de système d'OIN 26262
• Capacité systématique jusqu'à ASIL D
• Capacité de matériel jusqu'à ASIL D
• +/- exactitude de 1.5mV CDA
• Pin-paquet et famille compatible au plan logiciel de dispositif :
• Moniteur empilable 16S (BQ79616-Q1)
• Chemin intégré de redondance pour des diagnostics de tension et de température
• Mesures fortement précises de tension de cellules à moins de 128 µs pour tous les canaux de cellules
• Filtres courrier-CDA passe-bas numériques configurables intégrés
• Connexion et mesure de barre omnibus de soutiens
• Remise contrôlée par le centre intégrée de matériel pour émuler la remise comme POR de dispositif
• Soutient l'équilibrage interne de cellules
• Équilibrage actuel à 240 mA
• Gestion thermique de équilibrage intégrée avec la pause automatique et reprendre le contrôle
• Communication différentielle d'isolement de guirlande avec l'architecture facultative d'anneau
• Signal et battement de coeur inclus de défaut par la ligne de communication
• Interface de centre serveur d'UART/SPI/dispositif BQ79600-Q1 pont de communication
• Maître intégré de SPI

Applications

• Système de gestion de batterie (BMS) dans les systèmes hybrides et électriques de powertrain
• Paquets de batterie de stockage de l'énergie avec des systèmes de gestion de batterie

Diagramme de système simplifié

FAQ
Q. Vos produits sont-ils originaux ?
: Oui, tous les produits sont importation originale originale et nouvelle est notre but.
Q : Quels certificats avez-vous ?
: Nous sommes compagnie d'OIN et membre certifiés par 9001:2015 d'ERAI.
Q : Pouvez-vous soutenir l'ordre ou l'échantillon de petite quantité ? L'échantillon est-il libre ?
: Oui, nous soutenons l'ordre d'échantillon et la commande. Le coût d'échantillon est différent selon votre ordre ou projet.
Q : Comment embarquer mon ordre ? Est-ce sûr ?
: Nous employons exprès pour embarquer, comme DHL, Fedex, UPS, TNT, EMS.We pouvons également employer votre expéditeur suggéré. Les produits seront dans le bien emballant et assurer la sécurité et nous soyez responsable aux dommages de produit à votre ordre.
Q : Que diriez-vous du délai d'exécution ?
: Nous pouvons embarquer les parties courantes dans un délai de 5 jours ouvrables. Si sans actions, nous confirmerons le délai d'exécution pour vous avons basé sur votre quantité d'ordre.
